MULTICENTER

Geringe Eingriffstiefe und einfaches Rüsten

Große Werkzeugeinsatzmöglichkeit

Schwingungstechnisch optimierte Konstruktion

Vielseitige Bearbeitungsmöglichkeiten für Präzision und Flexibilität

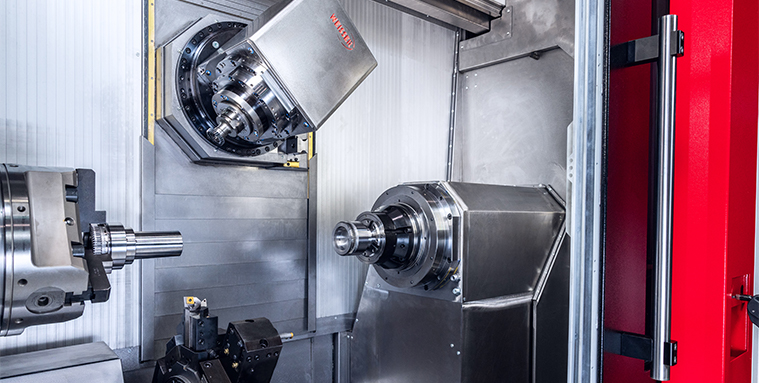

Das MultiCenter präsentiert sich als vielseitiges Bearbeitungszentrum mit unterschiedlichen Ausführungsmöglichkeiten. Neben der Option als reine Drehmaschine kann es auch als Dreh-Fräszentrum konfiguriert werden. Dank seiner bemerkenswerten Flexibilität findet das MultiCenter vielseitige Anwendung in unterschiedlichen Industriebereichen. Hierzu zählen Präzisionstechnik, Aerospace, Maschinenbau, Medizintechnik und viele weitere Branchen. Die Grundmaschine des MultiCenters beeindruckt durch eine horizontale Spindelanordnung und eine kompakte Bauweise. Der Maschinenständer aus hochwertigem Grauguss, mit starken Rippen und außerordentlicher Steifigkeit, bietet optimale Dämpfungseigenschaften. Die konstruktive Gestaltung der Arbeitsraumwände gewährleistet einen effizienten Abtransport von Spänen. Die großzügige Arbeitsraumtür ermöglicht ein einfaches Ein- und Umrüsten, sowie schnelle Wechsel von Spannmitteln und Werkzeugen.

KONZEPTIONELLE VORTEILE MultiCenter

  • Geringe Eingriffstiefe und einfaches Rüsten: Mit einer Eingriffstiefe von nur 455 mm zwischen Maschinenfront und Spindelachse wird das Rüsten vereinfacht.
  • Große Werkzeugeinsatzmöglichkeit: Das MultiCenter ist für große Werkzeuge bis maximal 330 mm ausgelegt.

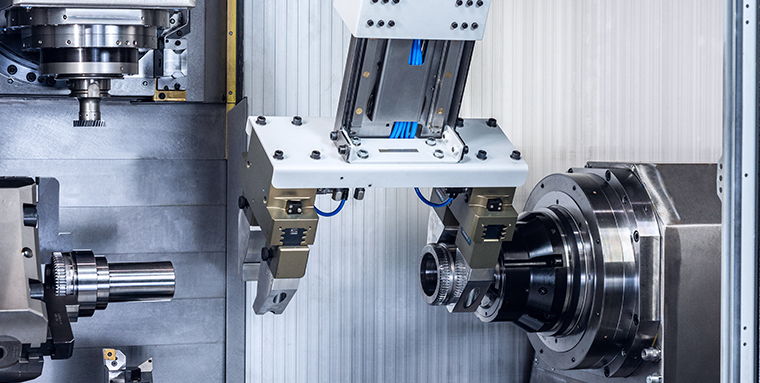

  • Effiziente Automatisierung: Die nahtlose Integration von Be- und Entladehandling im Maschinenraum ist optional und schafft kostengünstig einen hohen Automationsgrad.
  • Ergonomische Bedienung: Das optionale bis zu 240 mm höhenverstellbare und schwenkbare Bedienpanel ermöglicht eine bequeme und ergonomische Bedienung.
  • Anpassbare Späneentsorgung: Die flexible Wahl der Späneförderer-Anordnung (rechts oder links) optimiert den Platzbedarf und die Arbeitsumgebung.
  • Einfache Wartung: Der Späneförderer kann seitlich und von vorne gezogen werden, was Wartung und Reinigung erleichtert und Stillstandzeiten reduziert.

TECHNISCHE DATEN

Drehlänge
1.200 mm
Spannfutterdurch-messer
bis 350 mm
Max. Vorschubkraft W/X/Y/Z (25 % ED)
7,5 / 7,5 / 7,5 / 7,5 kN
Arbeitshub X (oben / unten)
600 / 200 mm
Arbeitshub Y-Achse
210 (+130 / -80) mm
Arbeitshub Z-Achse (oben / unten)
1.100 / 1.200 mm
Max. Verfahrensge-schwindigkeit W/X/Y/Z
45 / 40 / 40 / 45 m/min
Kugelgewindedurchmesser W/X/Y/Z
40 / 40 / 40 / 40 mm
Spindellagerdurch-messer
120 (160) mm
Spindeldurchlass
65 (105) mm
Spindelbohrungdurch-messer
80 (120) mm
Antriebsleistung 100 % ED
22 (48) kW
Antriebsleistung 40 % ED
24 (52) kW
Nenndrehzahl
1.400 (780) U/min
Max. Drehzahl
5.700 (3.200) U/min
Drehmoment 40 % ED
191 (795) Nm
Drehmoment 100 % ED
150 (585) Nm
